SE-TX型SNCR脱硝系统
一、概述
SE-TX型SNCR脱硝系统采用氨水作为还原剂进行脱硝。整套脱硝系统设计范围为从与氨水罐车连接接口起，至顶部喷枪止。包括地面车间、氨水及储存装置、氨水加压输送及计量控制装置、氨水喷射装置四大部分，此外还设有吸氨槽、罐顶喷淋等辅助设施。各主要装置之间通过对应的管件连接起来，管路及设备施工按照化工标准严格控制质量，确保管路长时间运行不发生渗漏、滴漏和锈蚀等情况。整体工艺流程简洁，设备配置也较合理，在实现所需功能及达到要求指标的同时，减少了总体成本，降低了安装及操作难度。
系统模块组成如下表：
|
序号 |
名称 |
|
1 |
卸氨泵站模块 |
|
2 |
氨水储存模块 |
|
3 |
加压泵站模块 |
|
4 |
吸氨槽模块 |
|
5 |
喷射管路系统 |
|
6 |
车间内管路系统 |
|
7 |
厂区内管路系统 |
|
8 |
智能喷枪 |
|
9 |
压缩空气模组 |
|
10 |
电气控制、DCS系统 |
|
11 |
稀释回收泵站模块 |
二、SE-TX型脱硝系统技术参数
水泥生产线喷枪数量配置如下表：
|
序号 |
熟料日产量（t） |
喷枪配置数量（支） |
最大氨水用量（kg/h） |
喷雾最大压力（MPa） |
压缩空气最小压力（MPa） |
|
1 |
5000 |
8 |
1600 |
2 |
0.2（冷却用） |
|
2 |
2500 |
4 |
800 |
2 |
0.2（冷却用） |
|
3 |
1500 |
3 |
600 |
2 |
0.2（冷却用） |
三、SE-TX型脱硝系统特点
1. 成套设备占地面积小，安装和维护方便。
2. 不使用催化剂，不会造成堵塞和压力损失等弊端。
3. 投资省，运行费用较低，整个还原过程在分解炉或烟室进行，不需另外设置反应器。
4. 对煤种变化不敏感，系统适应性强。
5. 系统模块化设计，集成设计，各个组件相对独立，工程建设周期短，施工简单。
6. 应用范围广，适用于新建水泥生产线及老生产线改造。
7. 在排放要求提高时，具有扩展成SNCR/SCR混合法的可行手段。
8. 配置新型的SE-TX-PQ型雾化智能喷枪，该喷枪是专业为脱硝系统研发的设计的，它具有工况调节灵活，雾化质量高，在工作时获得均匀细小的雾化液粒，提高还原剂混合效果，提高脱硝效率。
四、SE-TX型脱硝系统主要设备

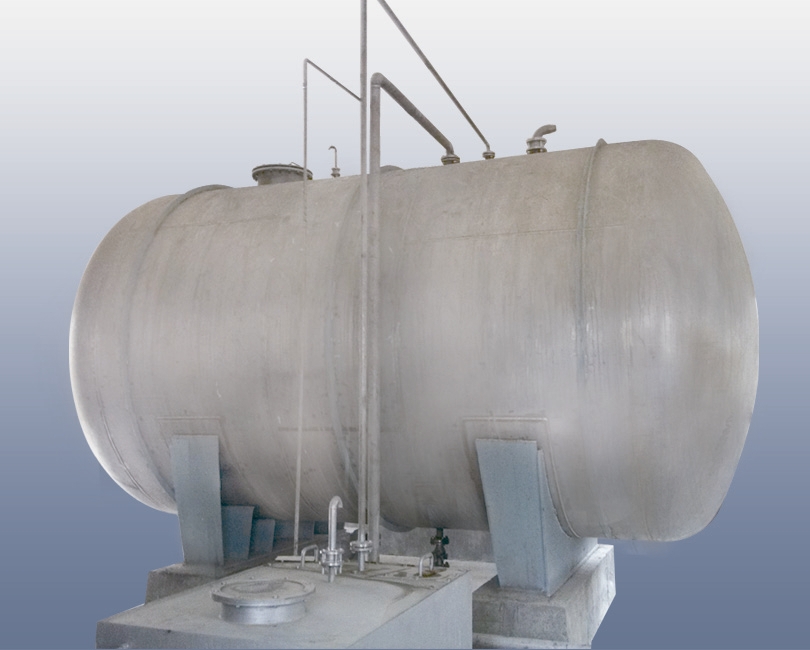

氨水储存模块

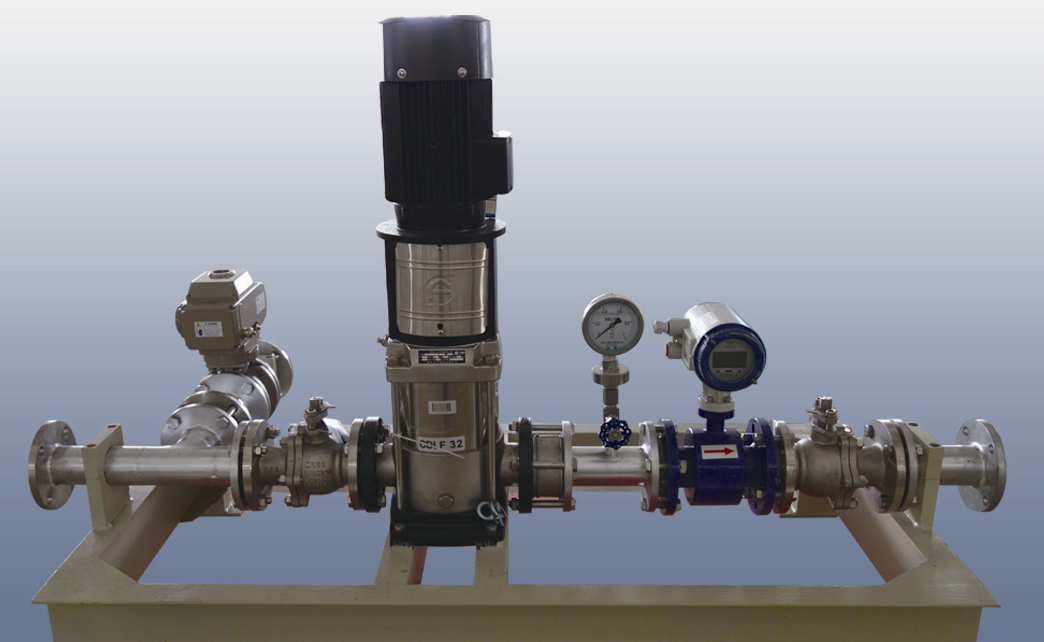

SE-TX-XABZ卸氨泵站

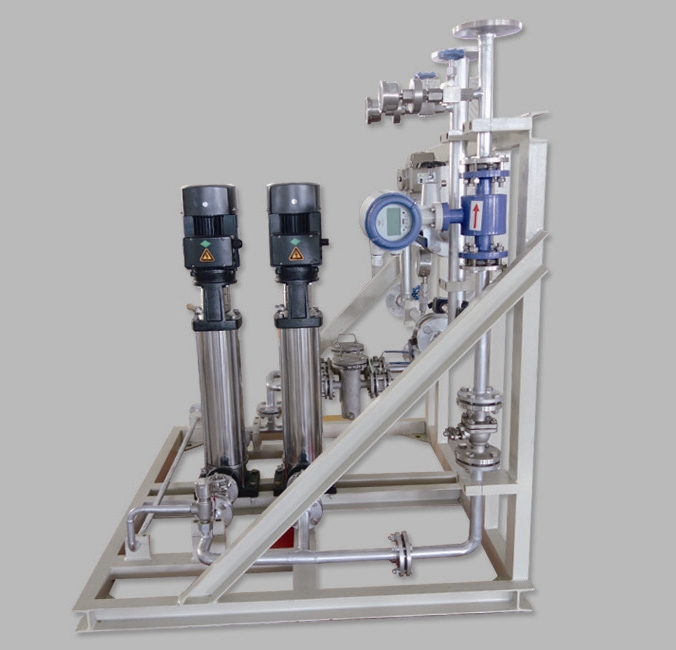

SE-TX-JYBZ加压泵站
分组柜内部

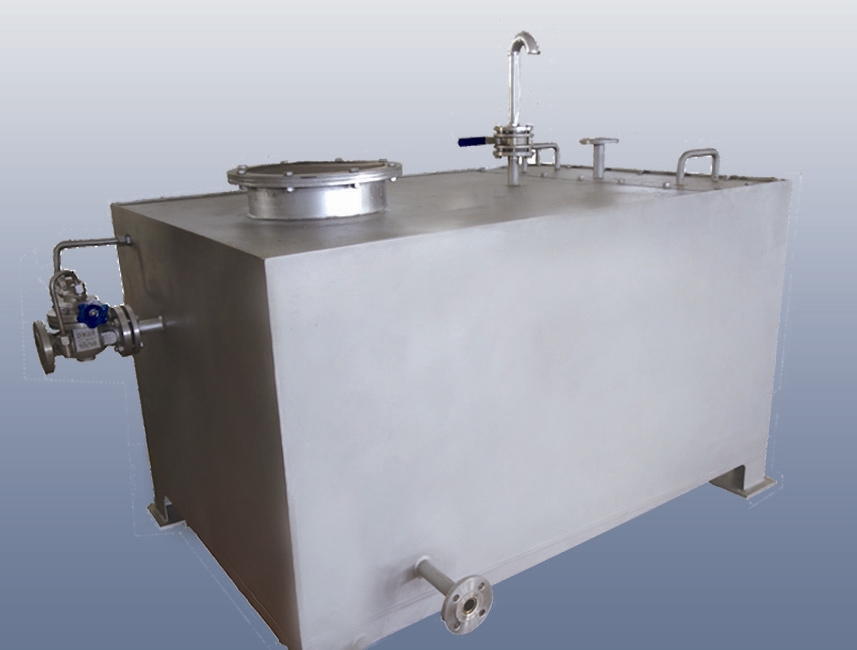

SE-TX-XAC吸氨槽

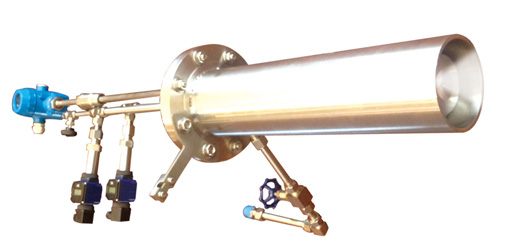

SE-TX-PQ智能喷枪

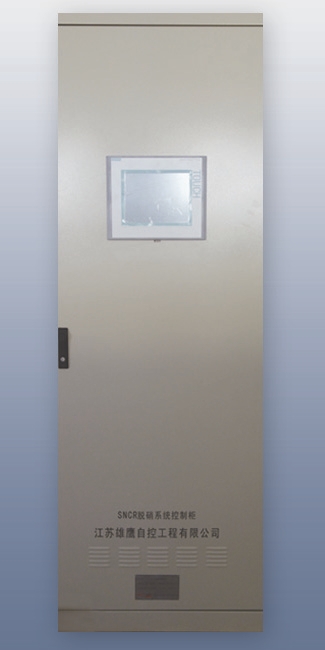

SE-TX-5000脱硝系统控制柜

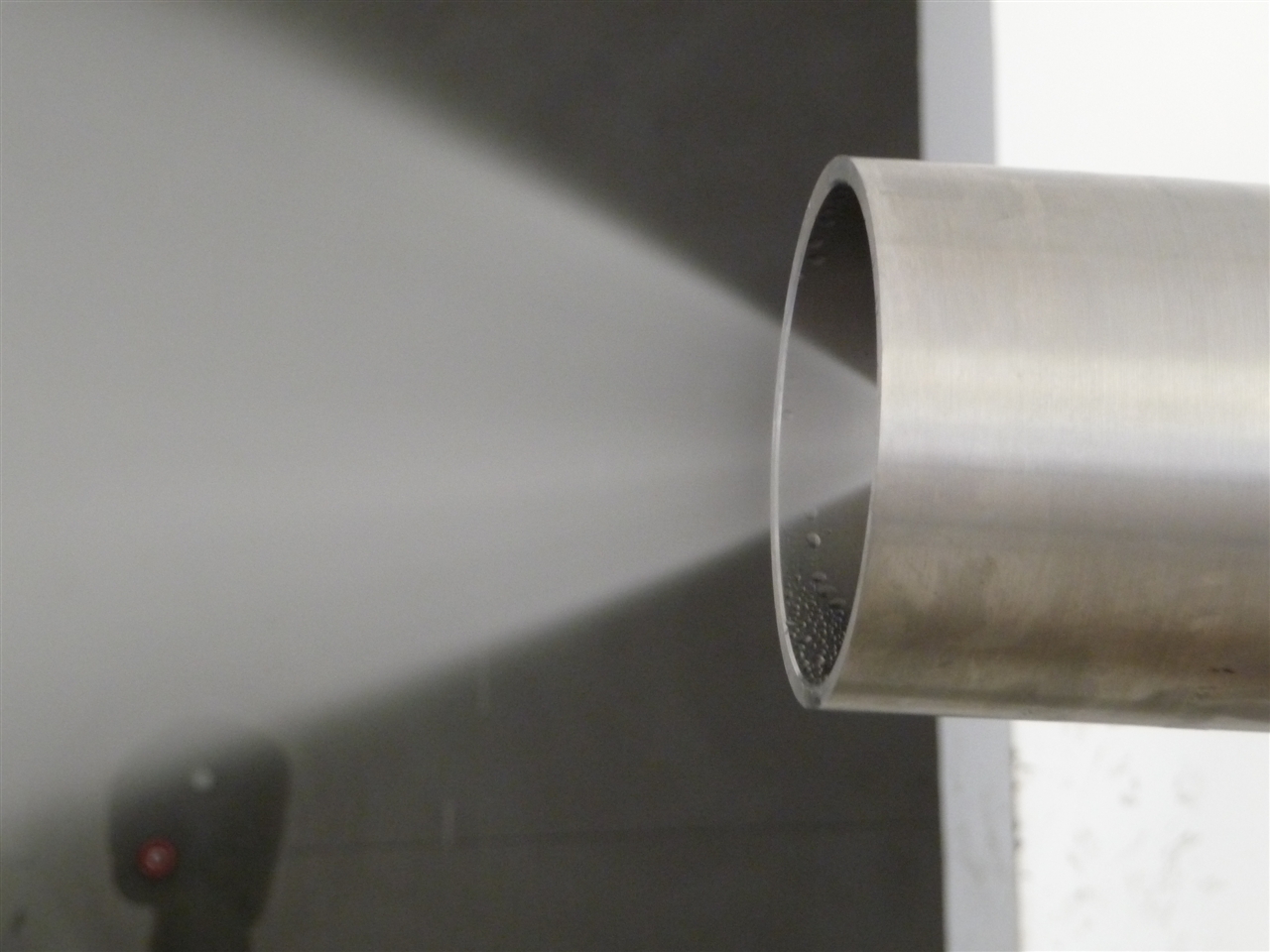

五、SE-TX型脱硝系统氨水雾化效果
