SE-SLT型双流体喷雾系统简介
一、概述
本系统的基本功能是根据窑尾烟气温度的变化自动调节喷水量，保证出口温度维持在适当的温度范围内。工作时，冷却水自水源水箱经过过滤器过滤后由变频水泵升压并调节到一定的压力和流量，经出口管路送至喷枪，在压缩空气的作用下雾化为非常细小的颗粒，在高温烟气中迅速蒸发，并吸收大量热量，使烟气温度迅速降低并维持在一定温度范围内。当出口测温组件检测烟气温度超过温度设定值范围时，在PID作用下，变频水泵自动调节转速，增大喷水压力和流量，从而使烟气温度降低到指定范围内；当出口温度降低超过温度设定值范围时，在PID作用下，变频水泵自动调节转速，减小供水压力和流量，从而使烟气温度回升到指定范围内。该系统广泛运用在水泥厂窑尾增湿塔或增湿管道的烟气调质，降低烟气温度，降低粉尘比电阻从而使收尘器达到理想收尘效果。
二、SE-SLT型双流体喷雾系统结构
整套设备由四部分构成：
1. 压缩空气供应系统，与压缩空气气源连接；
2. 加压供水系统，由立式多级离心泵和整套精密中压阀门、过滤器、调压阀、电磁阀等附件组成；
3. 增湿塔或者增湿管道顶部雾化系统，由分组控制箱、环管、喷枪、喷嘴、高压伸缩软管、精密阀门及过滤器等连接件组成；
4. 多功能控制系统，由气水压力、温度、流量测控仪，低压元器件、变频器、PLC及触摸屏组成完整闭路控制系统。
1. 压缩空气供应系统，与压缩空气气源连接；
2. 加压供水系统，由立式多级离心泵和整套精密中压阀门、过滤器、调压阀、电磁阀等附件组成；
3. 增湿塔或者增湿管道顶部雾化系统，由分组控制箱、环管、喷枪、喷嘴、高压伸缩软管、精密阀门及过滤器等连接件组成；
4. 多功能控制系统，由气水压力、温度、流量测控仪，低压元器件、变频器、PLC及触摸屏组成完整闭路控制系统。
三、SE-SLT型双流体喷雾系技术参数
五、SE-SLT型双流体喷雾系统主要设备
泵站
|
序号 |
熟料日产量(t) |
水泵电机功率(KW) |
喷枪数量 (支) |
喷水量 (t/h) |
水泵扬程(米) |
|
1 |
1500 |
11 |
6 |
18 |
124 |
|
2 |
2500 |
18.5 |
8 |
32 |
124 |
|
3 |
5000 |
30 |
8 |
50 |
124 |
四、SE-SLT型双流体喷雾系统特点
1、整机结构紧凑，占用空间小，安装简单、方便。
2、系统运行可靠性高，维护保养工作量小。
3、喷水压力低，水泵功率小，噪音低，节能环保。
4、雾化颗粒细微，雾化均匀，单体喷水量大。喷雾覆盖面积大，配置方便，使用效果好。
5、控制系统有手动、自动、现场、中控各种模式，自动化程度高，实现全自动无缝调节。
五、SE-SLT型双流体喷雾系统主要设备

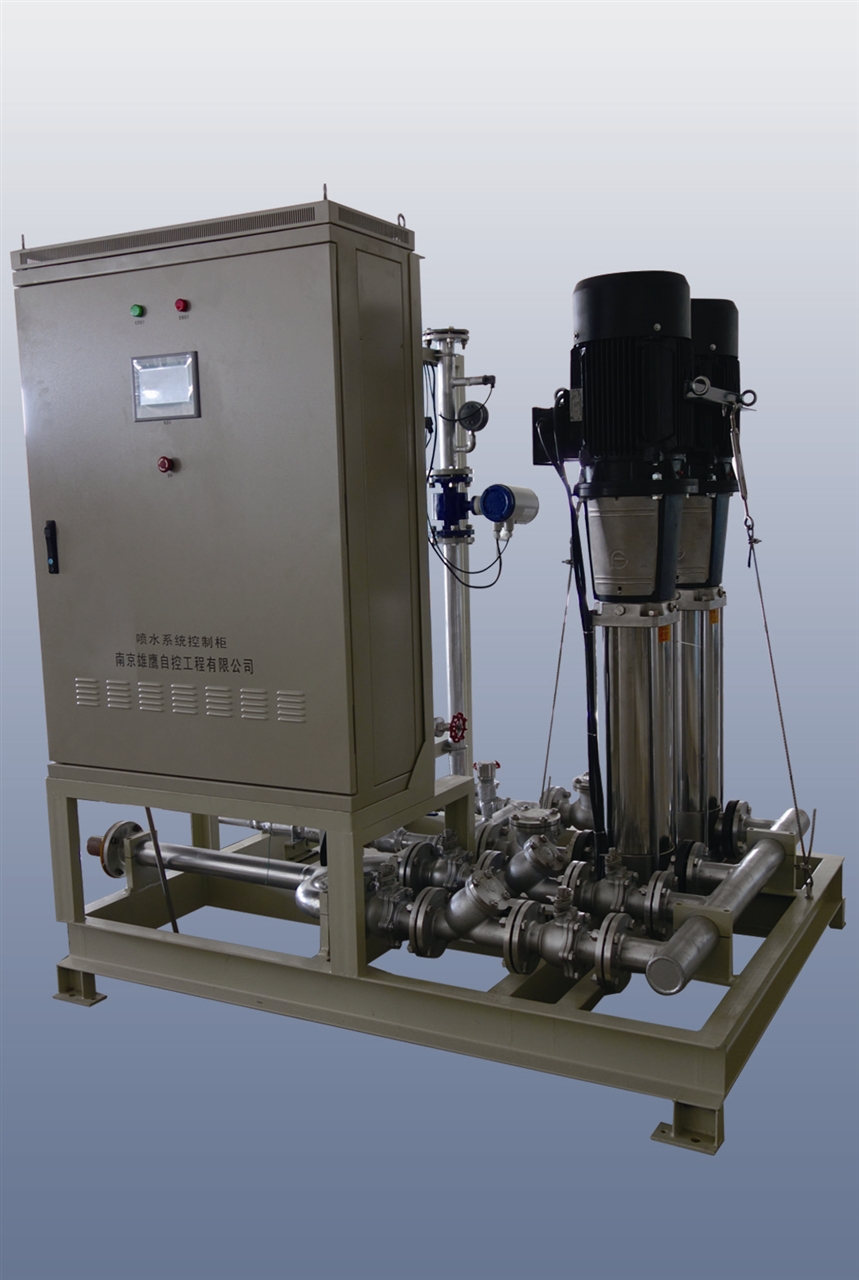

泵站

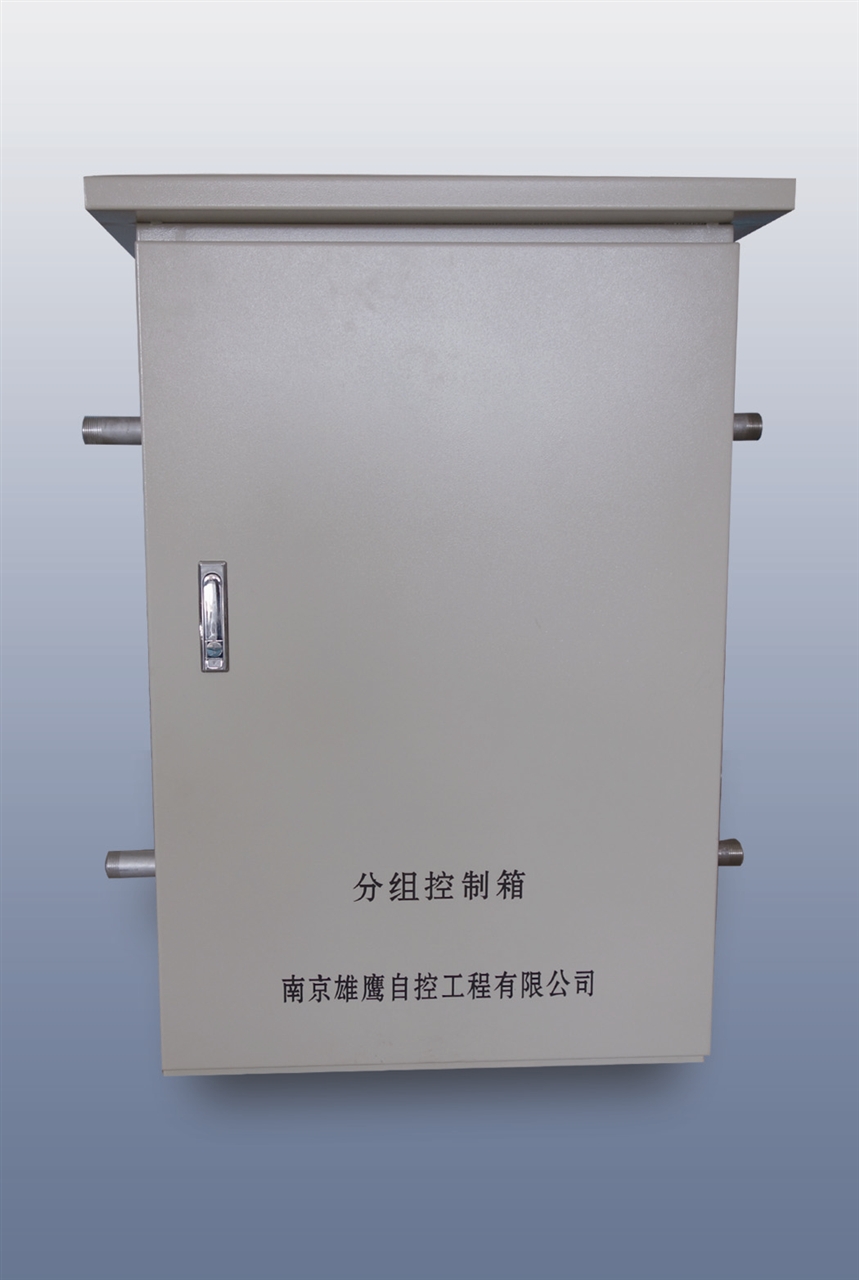

分组控制箱

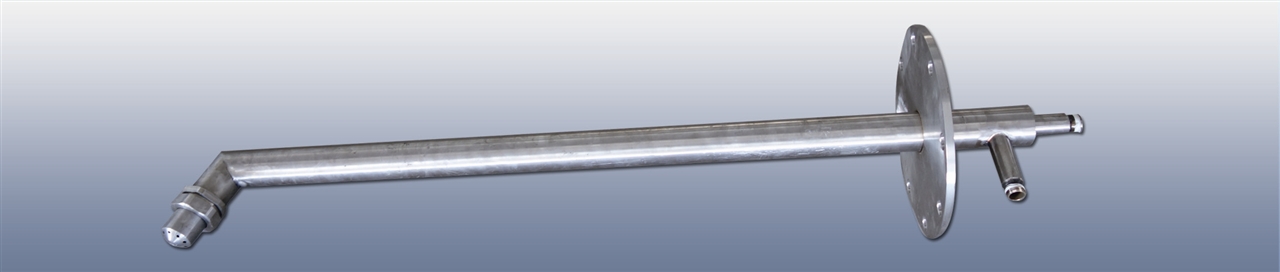

喷枪
