SE-6系列调速定量皮带给料秤
一、概述
SE-6系列调速定量皮带给料秤是用于块、粒和粉状散体物料的连续输送、动态称量、定量给料和配料控制的装备。广泛应用于建材、冶金、矿山、化工、轻工等工业生产中，尤其是水泥工厂磨机、窑和烘干机等设备理想的定量给料和配料的设备。
二、组成及特点
SE-6系列调速定量皮带给料秤由皮带机、变频器和我公司研发的SE-51称重控制器组成。变频控制皮带速度，改变给料量，调节平滑，响应快。
变频器可按照用户要求，选择SIEMENS公司M420系列或EMERSON公司EV1000系列等国内外知名品牌。
无论为单台或多台皮带称配置的变频器和称重控制器，我公司都将集成为控制箱提供给用户。
该控制箱具有运行方式选择、料流量测量、累计显示、报警、闭环控制和通讯等功能，可连接工业控制计算机或DCS系统，构成SE-01配料控制系统。

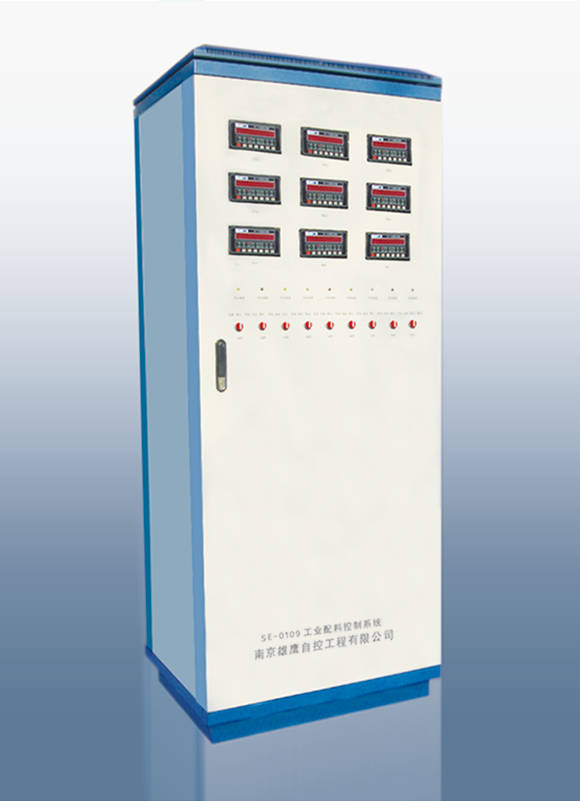

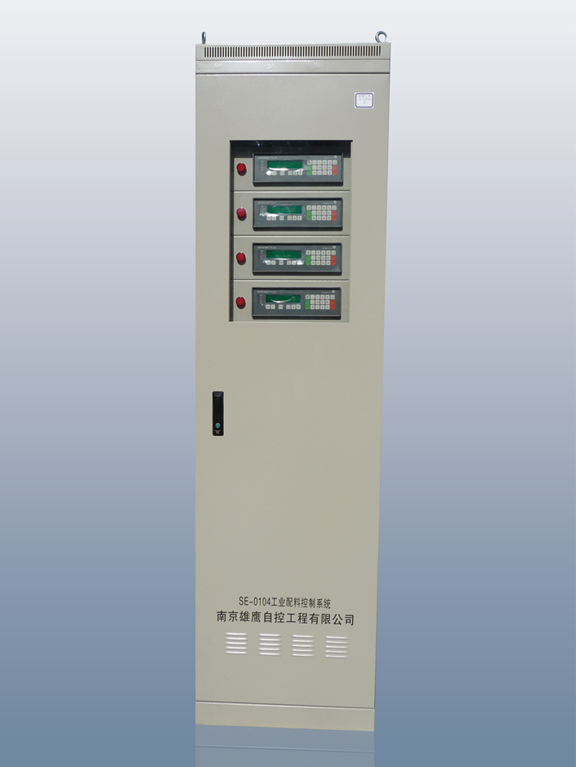

三、控制箱外形尺寸
1台皮带称 500W×700H×250Dmm
2-9台皮带称 800W×2000H×650Dmm
四、技术指标
◇动态计量精度 ≤±0.5%（20~100%之间流量的相对误差）
◇控制精度 ≤1.0%
◇输送能力 0.1~250t/h
◇物料粒度 ≤60mm
◇皮带宽度 650、800、1000、1200mm
◇皮带速度 0.006~0.248m/s
◇调速范围 10:1
◇电机功率 0.75~2.2kw
五、秤 体
秤体由皮带机（机架、电动机及传动装置、裙边皮带）、秤架、荷重传感器和速度传感器等组成，是总结国内外各类皮带秤优缺点基础上研制出来的新一代秤体，具有安装方便，调试维护简单，工作稳定，精度和可靠性较高等优点。
◇秤架采用双列自动调心轴承代替常规的十字簧片
◇秤架托辊采用填料密封件外加金属防尘密封盖的双道封闭结构
◇采用弹簧张紧轮装置代替常规的重力张紧设计
◇自动纠偏装置
◇采用裙边环形无接头皮带防止撒料
◇采用SCHENCK秤专用一体化直联式电动机一减速机
◇荷重传感器可以方便独立拆卸
◇采用非接触式磁感应速度探测传感器，响应快精度高

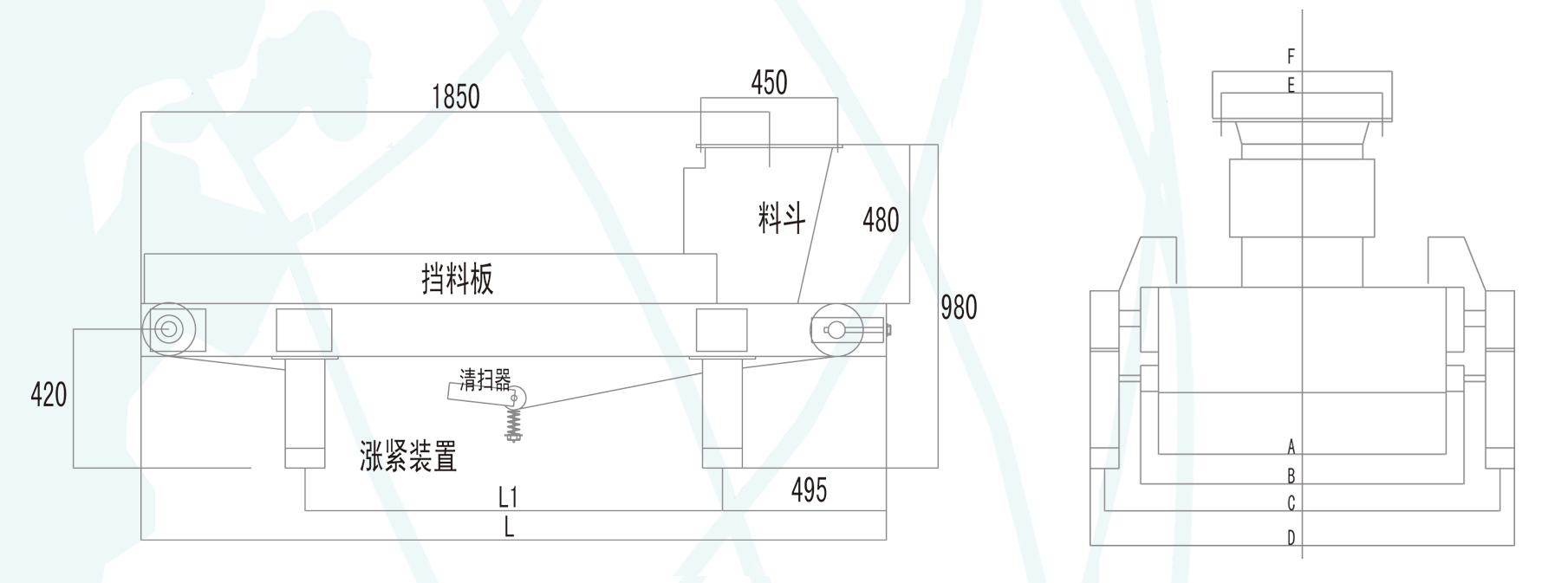

六、称体尺寸
