SE-8151系列皮带机称重秤
一、概述
SE-8151系列皮带机称重秤是与各种类型各种类型各种规格皮带输送机配套，实现皮带机输送物料的流量连续测量和重量累计的装置。
该装置安装方便，使用安全可靠，称重精度高，能满足环境恶劣的工业场合需要，广泛应用于建材、冶金、矿山、电力、化工、粮食、轻工等行业工作计量装置。
我公司都将所需称重控制器等集成为控制箱提供用户使用。该控制箱具有测量显示、累计重量、超载报警、通讯等功能，可连接工业控制计算机或DCS系统。
控制箱外形尺寸：400W×500H×250Dmm
二、 组成

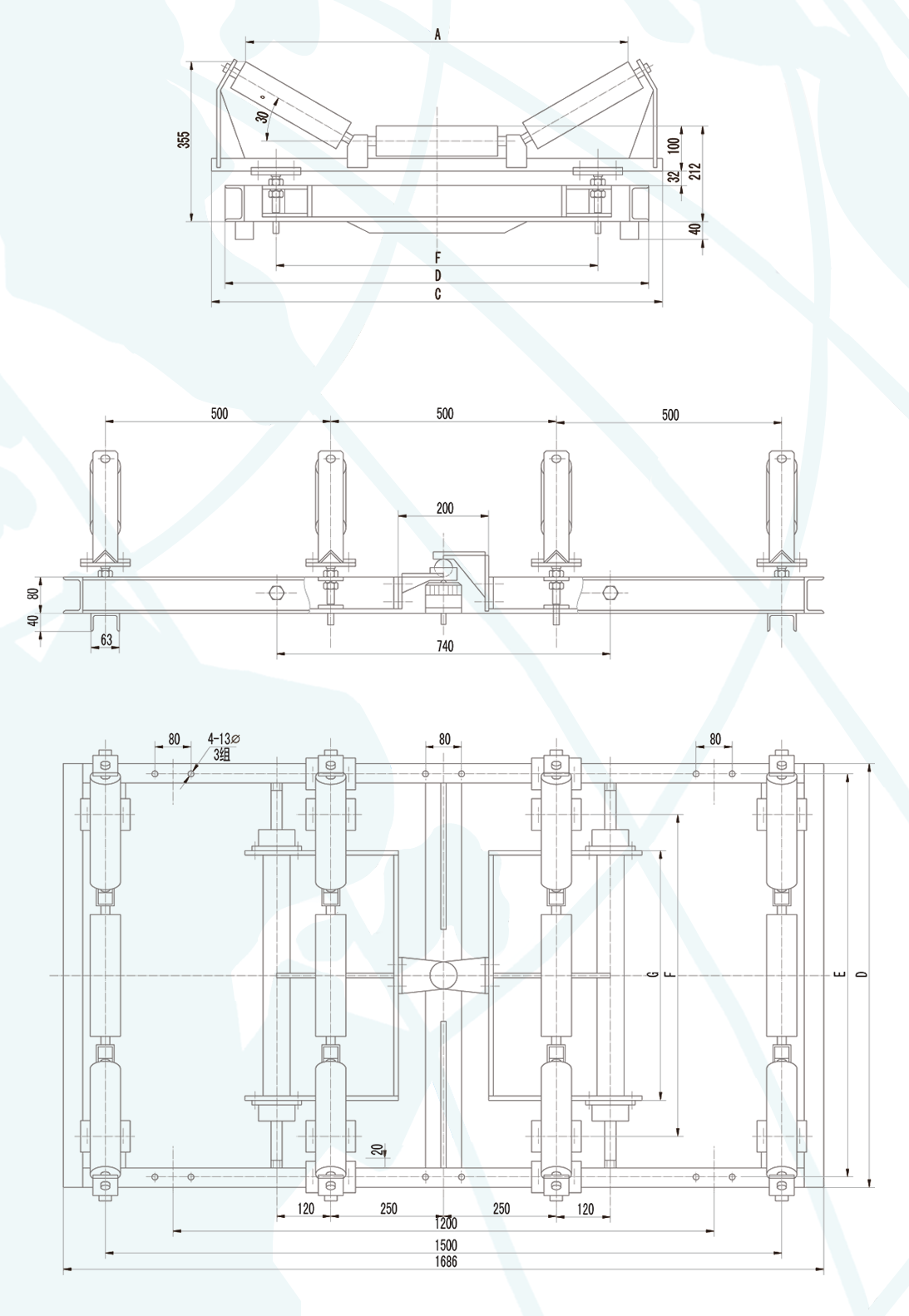

1、称量框架 SE-81型
连接皮带输送机的钢性称重机构，装有调节托辊及称重托辊，输送机上的物料通过该框架直接作用于称重传感器。

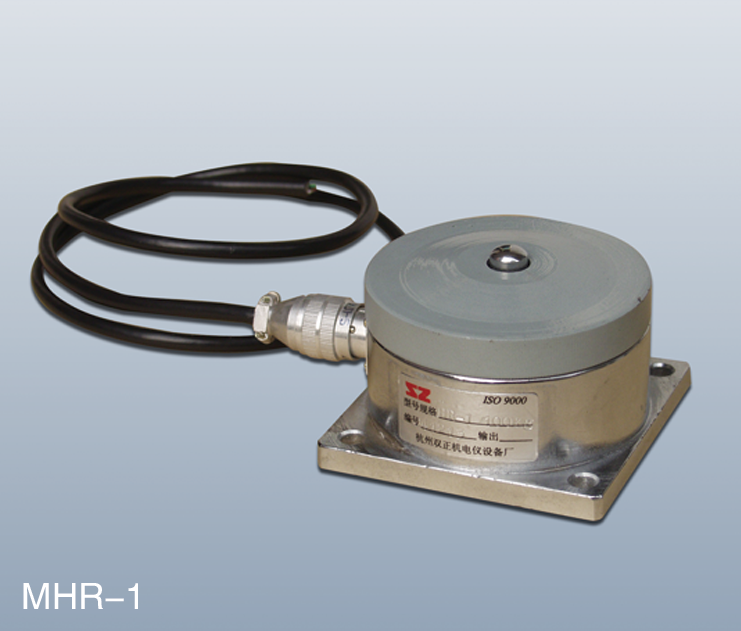

2、称重传感器 MHR-1型
检测皮带上物料的重量信号

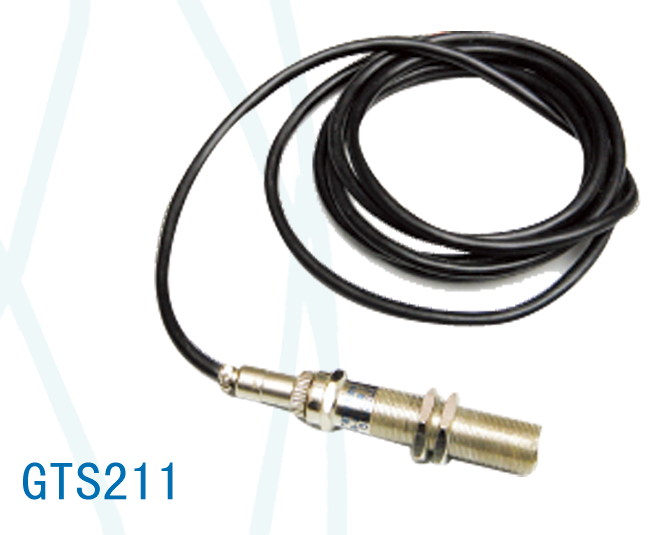

3、速度传感器 GTS211
检测皮带的运行速度信号
4、称重控制器 SE-51型
信号采集、处理、运算、显示、通讯
三、性能
◇称量范围 1~1000t/h
◇称量精度 ≤1%
◇称量物料性质
粒度 ＜100mm
湿度 ＜15%
温度 ＜80℃
◇皮带输送机最大倾角 20°
◇皮带宽度 500~1200mm
◇皮带速度 0.1~4m/s
四、特点
◇双称重框架测重，适用于运行速度较快的皮带输送机
◇皮带上物料载荷直接作用到称重传感器上，提高了检测精度
◇配用高可靠，高精度的SE-51称重控制器
◇安装方便，维护简单
◇适配于各种类型，各种规格皮带输送机
◇砝码静态标定
五、密封梁式荷重传感器
量程 100、150、200kg
精度 0.1%F.S
输出 1.5mV/V
阻抗 350Ω
使用温度 -20~+60℃
安全超载 150%
六、非接触式圆管型速度传感器
测速范围 1~2000rpm
检测频响 1~20KHz
检测距离 ≤3mm
工作电压 DC8~30V
输出方式 0C
输出波形 方波
工作温度 -20~75℃
